فتال مانیتورینگ (جنین یاب) fetal monitoring

روش های انجام مانیتورینگ ضربان قلب جنین:

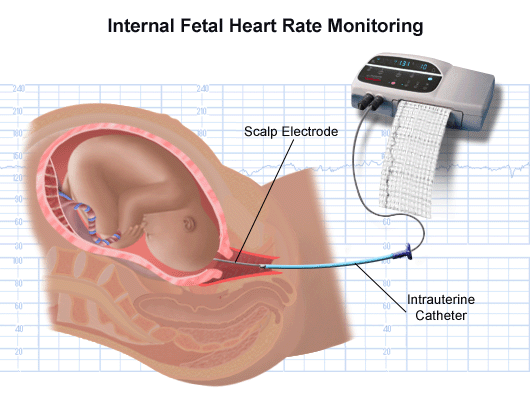

• مانیتورینگ داخلی
• مانیتورینگ خارجی

سیستم مانیتورینگ Fetal Gard Lite کمپانی آنالوژیک ، امکان مانیتورینگ خارجی جنین، بدون ایجاد عوارض و صدمات احتمالی را فرآهم می آورد.

اجزای دستگاه فتال مانیتورینگ :

• Lcd display screen :

صفحه نمایشی به قطر ۵ اینچ که قابلیت نمایش تمامی پارامترهای پروسه ی مانیتورینگ را به صورت عددی و گراف (Graphical&Digital) امکان پذیر می سازد.

• Speaker :

خروجی صدای دستگاه (جهت سمع صدای FHR) و آلارم سیستم

• Control Knob :

توسط این کلید تنظیمات و هدایت پارامترها صورت می گیرد. به عنوان مثال با کمک Press  و Rotation، امکان انتخاب گزینه های هر منو، ثبت و تایید آن میسر می گردد.

• Volume Select:

با فشردن این کلید و چرخش Control Knob ،امکان کم و زیاد نمودن صدای دستگاه فراهم می آید.

• Toco Zero :

این دکمه برای همسان سازی فشار پایه ی دستگاه با فشار دریافتی از سنسور مربوطه (که بر روی قله رحم خانم باردار قرار دارد) بکار می رود.

• Grotiwle Betten :

با فشاراین دکمه، دو خط افقی در محدوده ی نمایش فریم ضربان قلب جنین، آشکار شده که با اختلاف ۱۵ ضربان در دقیقه نمایش داده می شود. کاربرد آن، جابه جایی محدوده ی بالا و پایین حیطه ی FHR است که بعد از فشار این دکمه، توسط چرخش    knobامکان پذیر می باشد.

• Clinician Event Marker :

کاربر دستگاه می تواند با فشار این دکمه، وقایع خاص در طول پروسه ی مانیتورینگ را از سایر تغییرات و پارامترهای ثبت شده، تفکیک نموده و برجسته سازی نماید؛ به گونه ای که آن لحظات و شرایط خاص توسط یک فلش رو به پایین، از سایر نقاط مجزا شده و روی کاغذ پرینت ظاهر گردد.

• Contrast :

تنظیم شدت نور صفحه نمایش: با فشار این کلید و چرخش Knob ،میزان نور مناسب را انتخاب کرده وبا فشار مجدد آن، از این حالت خارج می شویم.

• Trend Scroll Botton :

با فشار این دکمه، پارامترهای عددی ذخیره شده در سیستم، به صورت یک گراف در یک بازه ی زمانی یک ساعته قابل مشاهده می باشد. بدیهی است عملکرد اصلی سیستم مختل نشده و دستگاه کار خود را ادامه می دهد. در گوشه ی سمت چپ دستگاه نیز اطلاعات عددیFHR و Uterin Conraction قابل رویت است. پس از گذشت ۳۰ ثانیه صفحه فوق محو شده و منحنی اصلی ظاهر می گردد.

لوازم جانبی و اتصالات :

• Power Supply:

مبدل نیرو: این مبدل ولتاژ و فرکانس برق ورودی به دستگاه را تنظیم می کند.

• RS-232 Connector :

این کانکتور، محل اتصال Port دستگاه پرینتر می باشد؛ که در صورت تمایل کاربر، برای ثبت اطلاعات سیستم مانیتورینگ برروی صفحه نمایش کامپیوتر، مورد استفاده قرار می گیرد.

• Ultrasound :

پروب اولتراسوند جهت دریافت اطلاعات مربوط به ضربان قلب جنین (FHR Trasducer) بکار می رود.

• Tocotonometer :

پروبی است که برروی قله رحم(Fondal Itigh) جای گرفته و شدت انقباضات رحمی را گزارش می دهد.

• Patient Marker :

    این پروب به منظور ثبت جنبش و فشار جنین، در دست مادر باردار قرار داده می شود تا کاربر

    تعداد تحرک جنین را در طول پروسه ی مانیتورینگ کنترل نماید.

نکات محیطی عمومی نگهداری از دستگاه :

۱ – دستگاه را دور از رطوبت و نور مستقیم آفتاب قرار دهید.

۲ – دستگاه را در جایی که نوسان شدید دمایی دارد قرار ندهید.

۳ – با دست خیس و مرطوب به دستگاه دست نزنید.

۴ – از قرار دادن وسایل فلزی نزدیک دستگاه خودداری کنید .
